Принцип регулирования
Суть регулирования потоком, в частности газообразной среды, в геометрическом ограничении проходных характеристик конкретного участка трубопровода. Чем больше диапазон от полного закрытия до максимально возможного раскрытия прохода регулятора, тем выше характеристики данного участка.
Существующие на данный момент системы регулирования задают возможность пропуска от: не более 20%, для седельных регуляторов; максимум 38% — для плунжерных; и 70% для шаровых регуляторов.
Характеристики являются ключевыми для регулирования. При этом не учитывается характер самого потока. большей степени это важно для газообразных сред. Например применение шаровых регуляторов ограничивается именно по причине нестабильности выходящего 'рисунка' перекачиваемой среды.

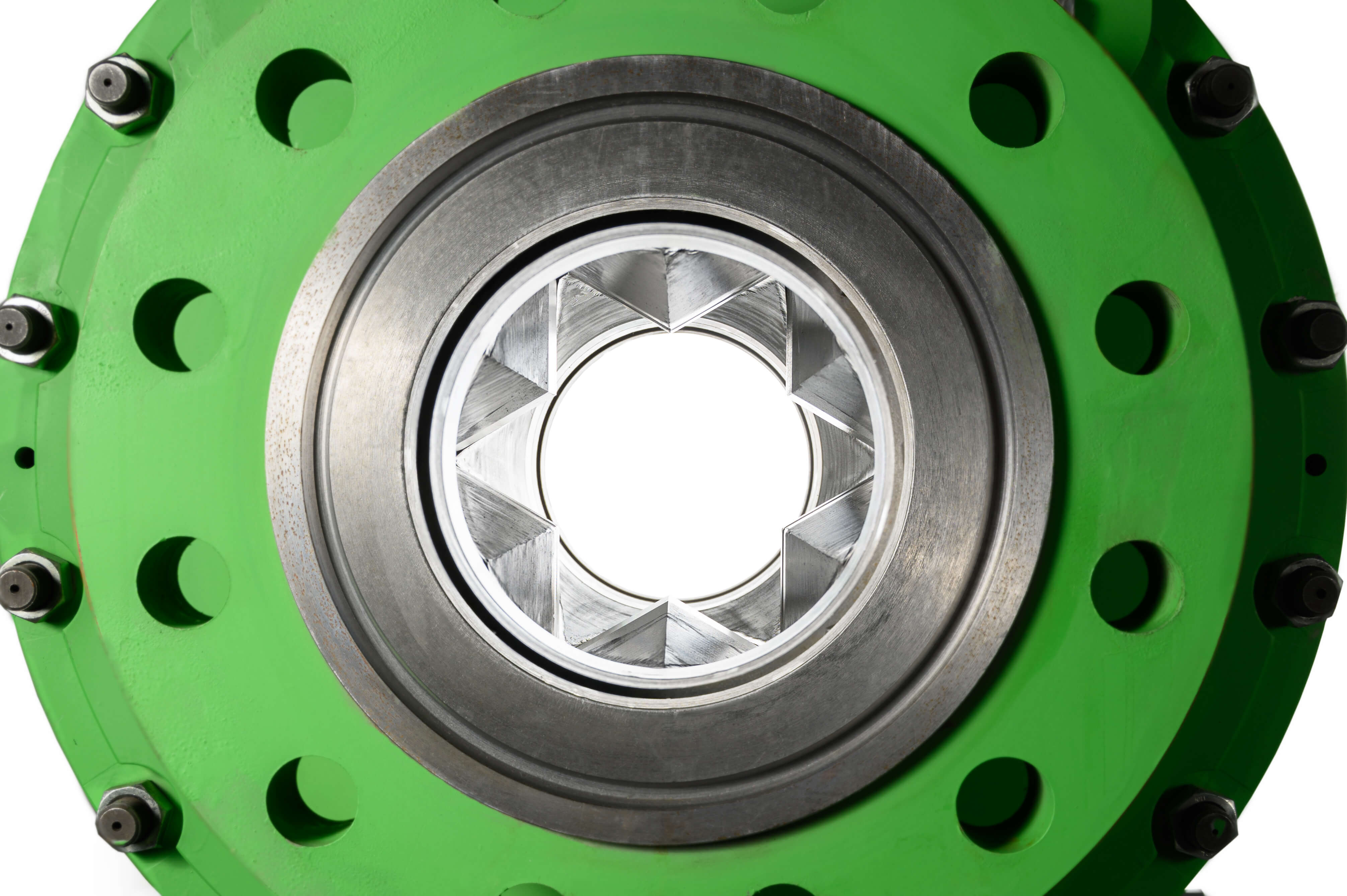

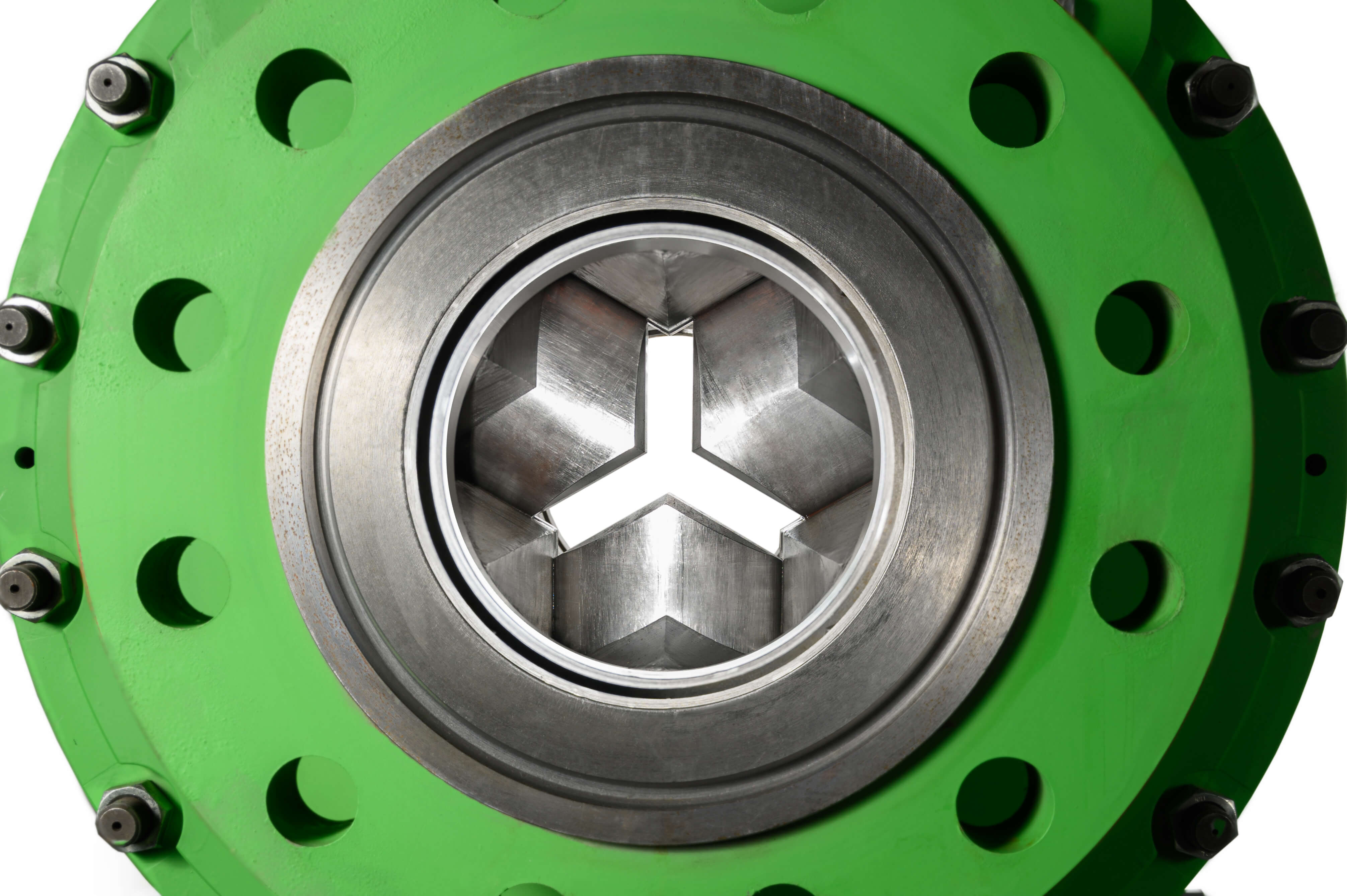

Использую метод регулирования за счёт симметричного сужения проходного сечения к центру мы решили все вышеперечисленные вопросы. Пропускная характеристика до 99% возможности самого трубопровода; абсолютная осесиметричность потока во всём диапазоне регулирования; отсутствие какого либо изменения направления движения. Мы впервые реализовали регуляторе потока принцип 'гладкой трубы'. Отсюда краткое снижение затрат на компенсацию потерь при регулировании. Существенно более оптимальная, экономичная и предсказуемая система регулирования.
Также можно отметить, что методика перемещения элементов дросселирования позволяет выполнять очень точное позиционирование крайне простыми методами.
Вторая существенная характеристика любого оборудования — его живучесть и ремонтопригодность.
У нас, к сожалению, нет длинной истории эксплуатации, но есть весь возможный перечень тестов, испытаний, освидетельстваний и опытной эксплуатации. Исходя из этого можно абсолютно уверенно утверждать о том что при любых условиях, соответствующих самым жёстким требованиям эксплуатации, регулятор этой конструкции не имеет даже начальной наработки на износ в соответствии с ГОСТом. Дефектовка оборудования показала значительную устойчивость всех элементов конструкции после прокачки, в течении 1 года, 560 млн. м³ газа в условиях реальной эксплуатации.
