Регулятор «Звезда»

Cледующий шаг в развитии регулирующего и антипомпажного оборудования для трубопроводного транспорта.

Мы создали его, ориентируясь на высочайшие требования в отрасли.

СТО Газпром 2–4.1–212–2008:

7.4.2 Выбор типа и номинального диаметра регулирующего клапана проводится в соответствии с требованиями к его максимальной расчетной пропускной способности (Кv) (для импортной арматуры — Cv)
7.4.7 Конструкция проточной части клапана обеспечивает прямолинейную симметричную, максимально исключающую резкие изменения направления, траекторию потока газа (предпочтителен принцип осевого потока).

Новый принцип регулирования потока

В основе работы лежит оптимальная геометрия проточной части. Поток не меняет направления движения ни в одной точке зоны регулирования.
Симметричное сужение проходного сечения к центру позволяет устранить основные проблемы известных регуляторов — турбулентность, нестабильность потока, потеря давления.

Схема работы регулятора Звезда

Схема поперечного разреза подвижных и не подвижных элементов дросселирования (ЭД):
а) — полностью открыт;
б) — изменение проходного сечения.
При работе регулятора поток сужается симметрично к центру без образования завихрений и изменений направления.
 Отсутствие препятствий в центре проточной части обеспечивает плавность регулирования и стабильное движение среды.

Схема работы регулятора Звезда

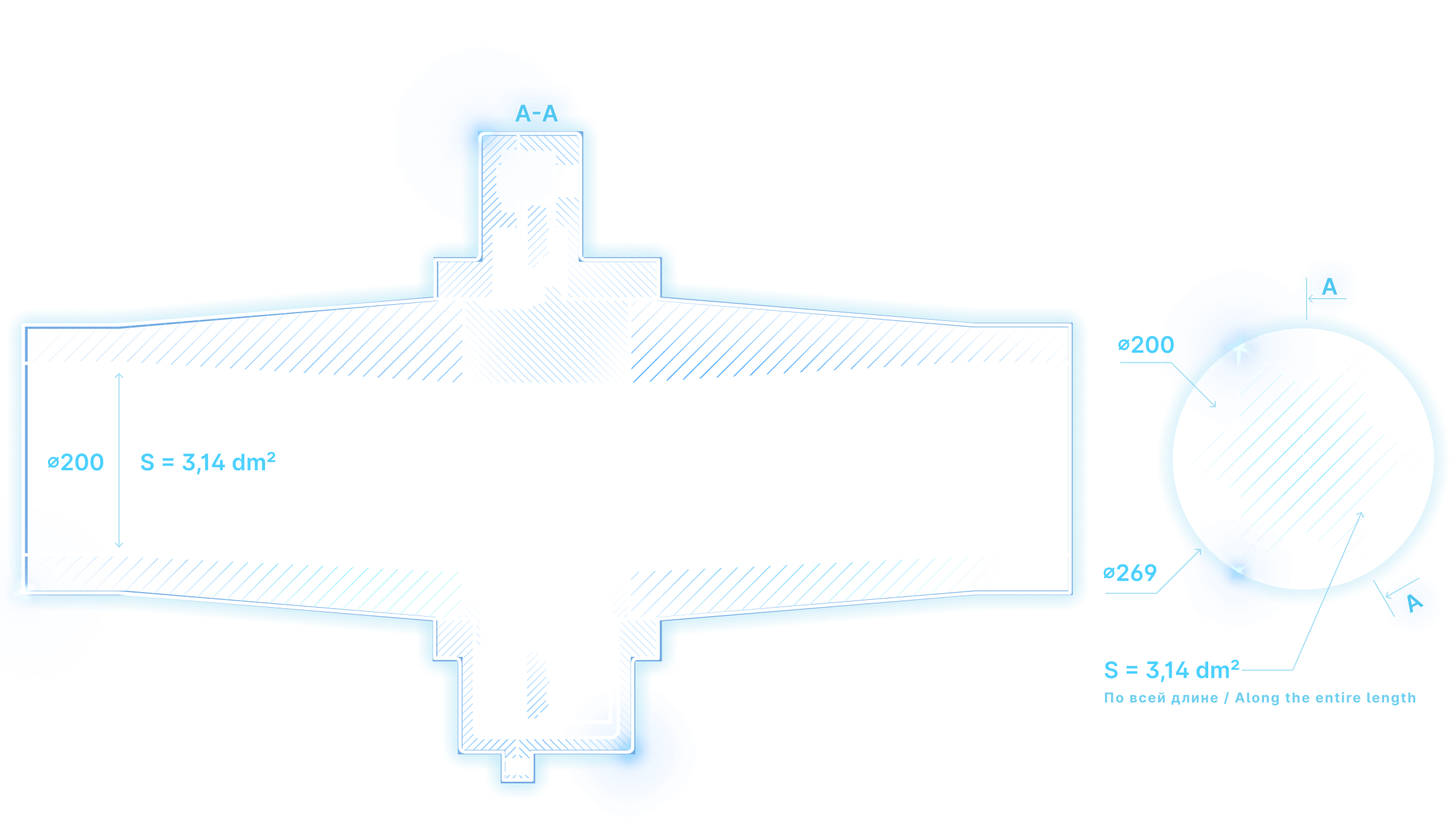

На поперечном разрезе показано, что площадь проходного сечения остаётся постоянной на всём протяжении проточной части (на примере D = 200 мм).

Симметричное сужение проходного сечения к центру — метод, решающий все основные проблемы регулирования потока в существующем на рынке оборудовании:
 •  пропускная способность — до 99% возможностей трубопровода; впервые реализован в регуляторе принцип «гладкой трубы»;
 •  абсолютная осесимметричность потока во всём диапазоне регулирования;
 •  отсутствие какого либо изменения направления движения;
 •  сохранение кинетической энергии газа, заданной установками компримирования либо давлением в местах хранения и добычи (пластовое давление);
 •  конструктивно заложенная возможность доведения точности позиционирования до 0,25%.
Как результат — кратное снижение затрат на компенсацию потерь при регулировании.

Преимущества

Технические характеристики

Ключевой показатель газопроводной арматуры – коэффициент пропускной способности от 1,5 до 9 раз выше, чем у аналогичного оборудования других производителей.

Снижение потерь энергии

Уменьшили потерю энергии потока до 5% благодаря совершенной осесимметричной конструкции проточной части, в то время как показатели потери энергии у регуляторов с клеточным затвором превышают 60%.

Подогрев проточной зоны

Первые в мире регуляторы со встроенной функцией подогрева корпуса. Эта возможность критически важна при работе оборудования в условиях низких температур.

Реверс потока

Единственный тип регуляторов, в которых возможна равнозначная смена направления потока газа, пара или жидкости. Характеристики потока при реверсивном движении не изменяются.

Самоочистка

Конструкция сводит к минимуму повреждение регуляторов песком, сварочным гратом и иными посторонними включениями. Межремонтный срок эксплуатации в 2–4 раза дольше по сравнению с другими типами регуляторов.

Ремонтопригодность

Ремонтируем регуляторы без демонтажа из системы. Ремонт и возврат в систему от нескольких часов до нескольких дней. Оборудование других производителей ремонтируется до полугода в заводских условиях
